产品详情

-------------------- PRODUCT DESCRIPTION --------------------

深工SG-XL301 HDMI光端机通过单根光纤长距离地传输高清及3D视频信号，分辨率最高可达3840*2160，支持EDID透传功能，能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HDMI信号延长方式。

主要特点

★ 通过一对光纤长距离地传输HDMI视频和音频信号，可达2公里；
★ 高清无压缩视频信号分辨率最高可达到4K*2K@60Hz，同时支持3D；
★ 支持EDID透传，能够匹配多种显示设备；
★ 支持RS232透传；
★ 兼容HDMI 1.4B标准；
★ 能够自动识别和配置各种显示模式；
★ 内置自动均衡系统，画面流畅，清晰，稳定；
★ 内置ESD静电保护电路，全方位保护系统安全；
★ 安装简单方便，即插即用，无需设置；

接口说明

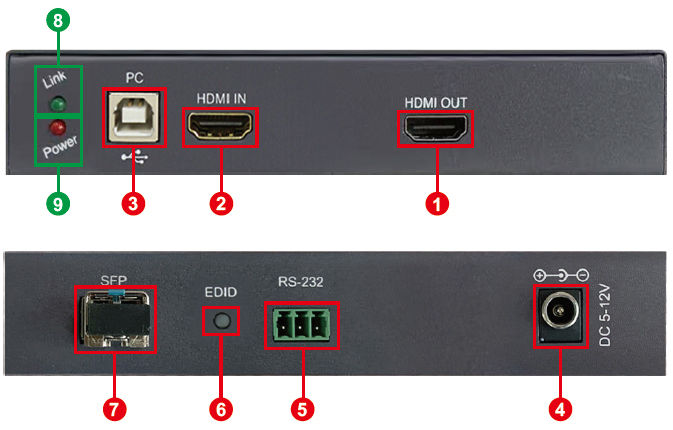

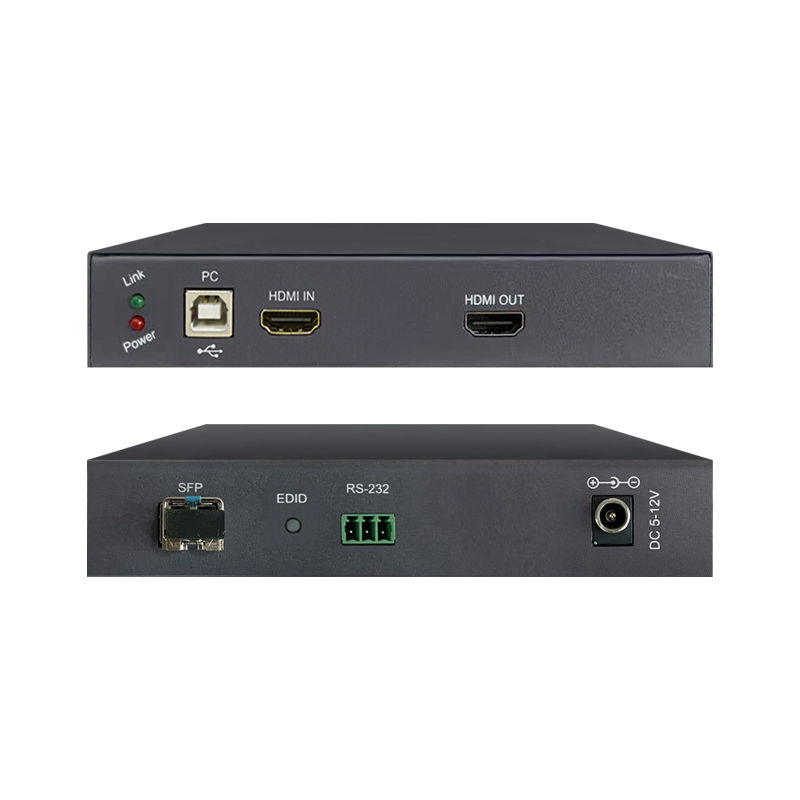

发送端接口说明

1、HDMI OUT：HDMI信号输出
2、HDMI IN：HDMI信号输入
3、USB：USB输入
4、DC：电源适配器输入
5、RS-232：工业端子接口RS232信号
6、EDID：系统自带EDID
7、SFP：SFP光模块接入， Lc接口
8、Link：光纤连接状态指示灯
9、Power：电源指示灯

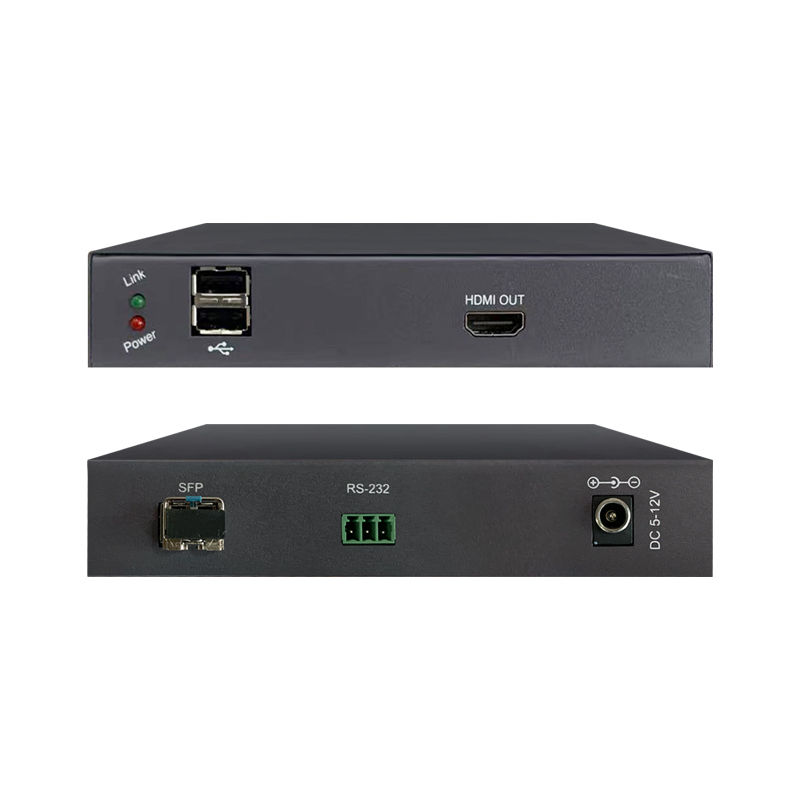

接收端接口说明

1、HDMI OUT：HDMI信号输出
2、USB：USB输出接口
3、DC：电源适配器输入
4、RS-232：工业端子接口RS232信号
5、SFP：SFP光模块接入， LC接口
6、Link：光纤连接状态指示灯
7、Power：电源指示灯

安装步骤

1、将HDMI信号源接入HDMI光端机发送端，
2、将HDMI光端机接收端连接到显示设备（如高清电视机、拼接屏等），
3、采用LC接口光纤线连接发送端与接收端SFP模块的光纤接口，
4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

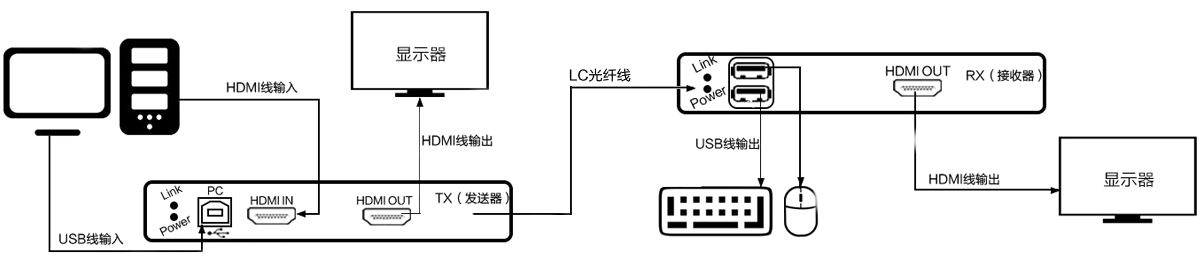

应用示意图

更多产品特点

规格参数

-------------------- SPECIFICATIONS --------------------

视频

支持协议：		HDMI 2.0
像素带宽：		225MHz，全数字
接口带宽：		总带宽18Gbps
最大支持分辩率：		4K*2K@60Hz
接口：		HDMI-A 接口
阻抗：		100Ω

光纤

光纤接口：		外接SFP模块-LC接口
光纤类型：		单模
波长：		单模1310nm
接口带宽：		10Gbps
建议最大传输距离：		3840X2160@60Hz时；单模单芯标配：2km

其它

电源：		电源适配器：DC 5V/2A
最大功耗：		MAX 5W
温度：		工作温度：-5℃ ~ +70℃
湿度：		工作湿度：5% ~ 90%
外形尺寸：		长160mm，宽85mm，高28mm
质保：		1年免费保修，终生维护

设备清单

HDMI 光纤发射端主机：		1台
HDMI 光纤接收端主机：		1台
光模块发送/接收：		2只
电源适配器：		2个
使用说明书：		1份

产品相册

-------------------- PRODUCT IMAGE --------------------

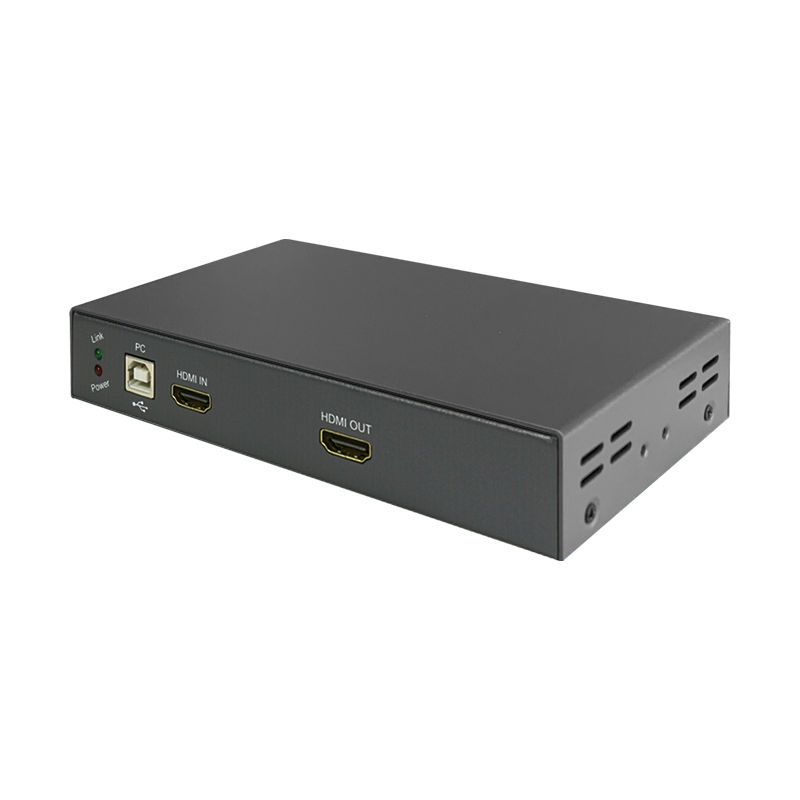

深工SG-XL301 HDMI 光端机发送端

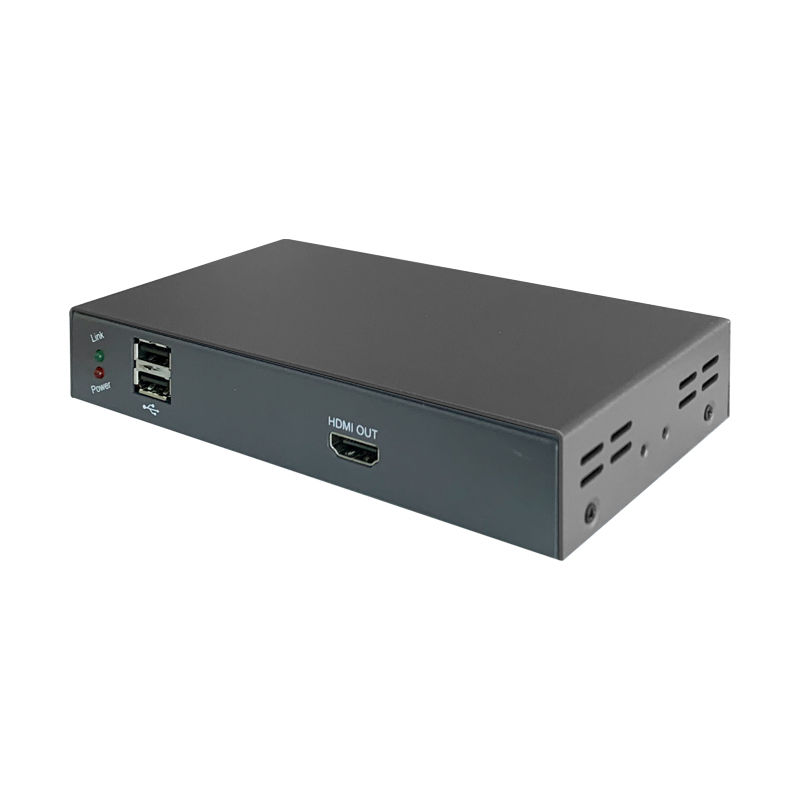

深工SG-XL301 HDMI 光端机接收端

深工SG-XL301 HDMI 光端机发送端
