产品详情

-------------------- PRODUCT DESCRIPTION --------------------

深工HDMI POE网线延长器采用标准以太网 TCP/IP 协议，通过单根网线长距离的传输高清音视频信号，可凭借 POE 交换机实现一对多应用，同时附带的 IR 功能使远距离操控更加便捷。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种经济高效的 HDMI 信号延长方式。

主要特性

★通过CAT6类网线长距离地传输HDMI视频和音频信号，最长可达150米；
★高清视频信号分辨率最高可达到1920*1080@60Hz；
★采用专用格式来压缩和解压视频，有效提高传输效率，保证播放的流畅性；
★采用标准的TCP/IP协议，可搭配以太网交换机实现一对多，多对多的应用；
★兼容HDMI 1.3标准；
★支持IR（20KHz-60KHz）收发和RS232收发；
★LED液晶数显；

★支持USB键盘、鼠标；
★支持TX本地回显；
★符合HDCP 1.2标准–高带宽数字内容保护技术；
★能够自动识别和配置各种显示模式；
★内置自动均衡系统，画面流畅，清晰，稳定；
★安装简单方便，即插即用，无需设置；
★支持POE供电；

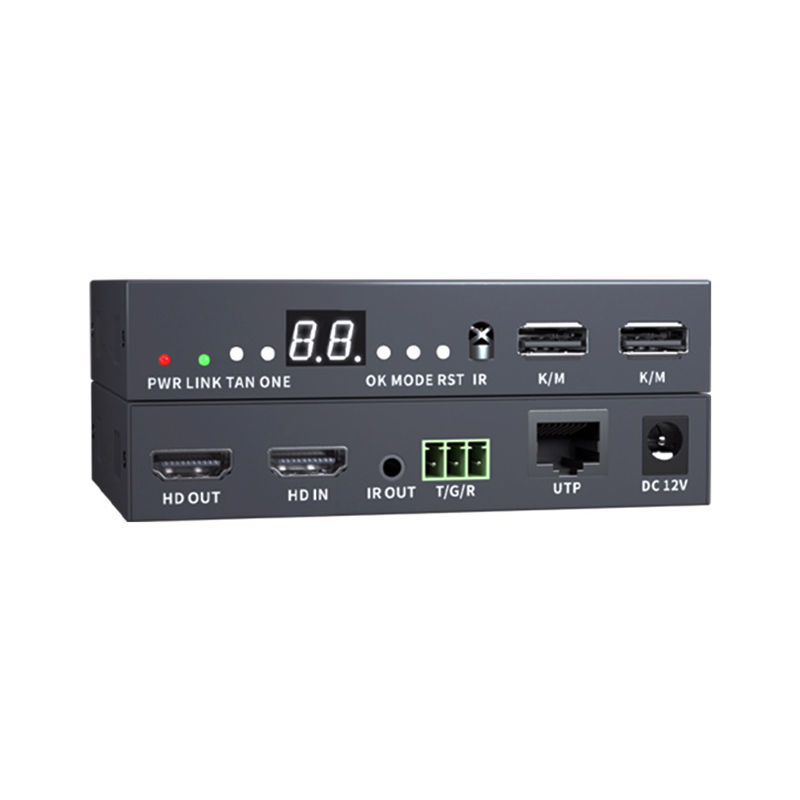

接口说明

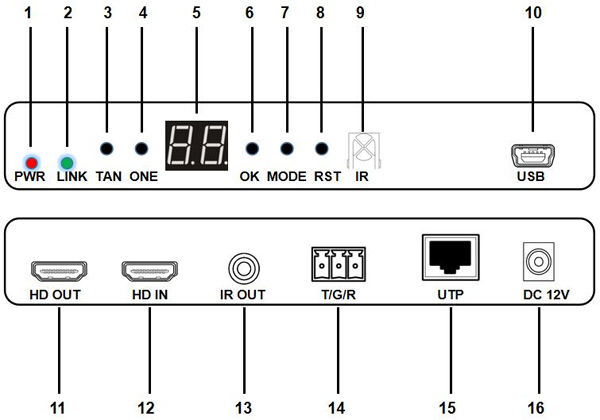

发送端接口说明

1、PWR 灯：机器上电时点亮

2、Link 灯：数据传输时闪烁

3、TAN 按键：数码管组 ID 十位调整按键

4、ONE 按键：数码管组 ID 个位调整按键

5、两位数码管：显示 01-99 组 ID

6、OK 按键：用 TAN 和 ONE 按键选择组 ID 后，按下 OK 键确认，否则过十秒后恢复上一次的组 ID

7、MODE 按键：点击启动 DHCP 模式

8、RST 按键：长按恢复出厂设置

9、遥控红外接收：可通过遥控器调整组 ID

10、USB 端口：电脑 USB 输入

11、HDMI 输出端口：连接显示器用 HDMI 显示

12、HDMI 输入端口：连接到您的设备（电脑主机、笔记本或盒子）

13、IR OUT 端口：连接 IR 发射器

14、RS232 端口：RS232 远程控制，支持的波特率为 115200

15、RJ45 端口：用局域网连接交换机或路由器

16、DC 12V 端口：需要 12/1A 电源输入

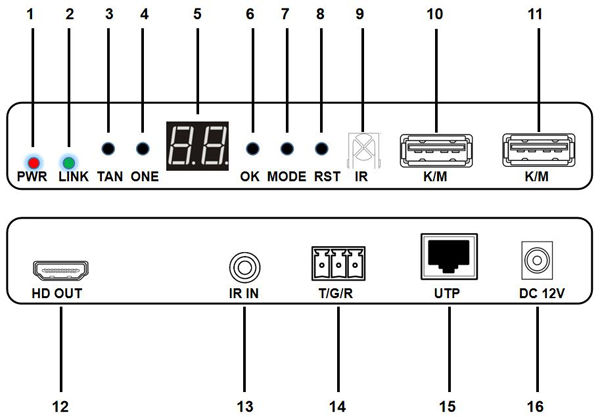

接收端接口说明

1、PWR 灯：机器上电时点亮

2、Link 灯：数据传输时闪烁

3、TAN 按键：数码管组 ID 十位调整按键

4、ONE 按键：数码管组 ID 个位调整按键

5、两位数码管：显示 01-99 组 ID

6、OK 按键：用 TAN 和 ONE 按键选择组 ID 后，按下 OK 键确认，否则过十秒后恢复上一次的组 ID

7、Mode 按键：点击切换显示模式，输出画面会有相对应的显示提醒

8、RST 按键：长按恢复出厂设置

9、遥控红外接收：可通过遥控器调整组 ID

10、K/M 端口：键鼠输入

11、K/M 端口：键鼠输入

12、HD OUT 端口：连接显示器用 HDMI 显示

13、IR 端口：IR（20KHz-60KHz）输入

14、RS232 端口：RS232 远程控制，支持的波特率为 115200

15、RJ45 端口：用局域网连接交换机或路由器

16、电源输入口

应用示意图

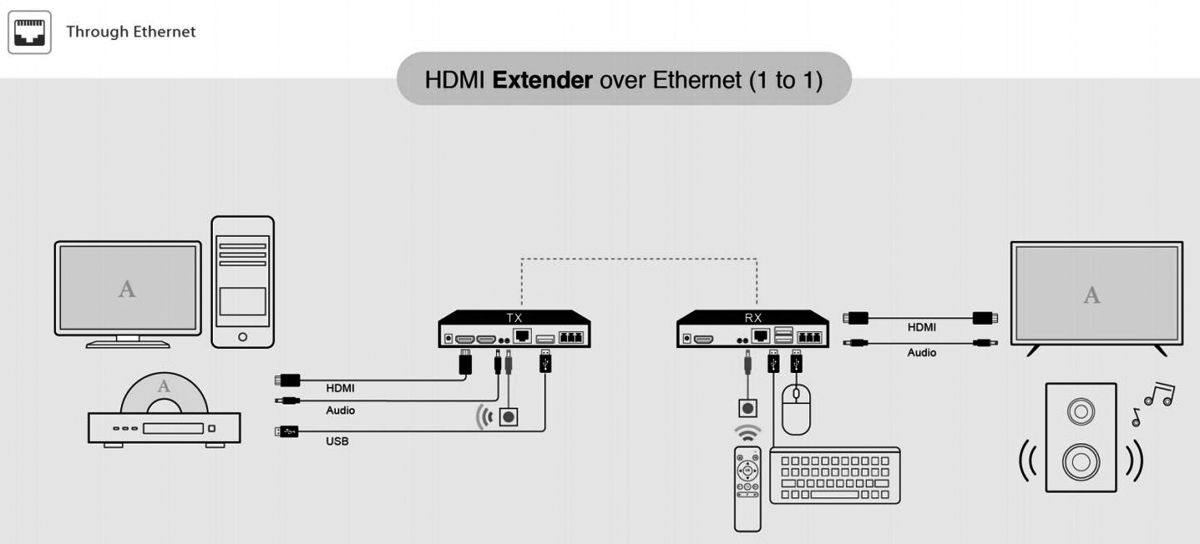

1、延长器（1 对 1）

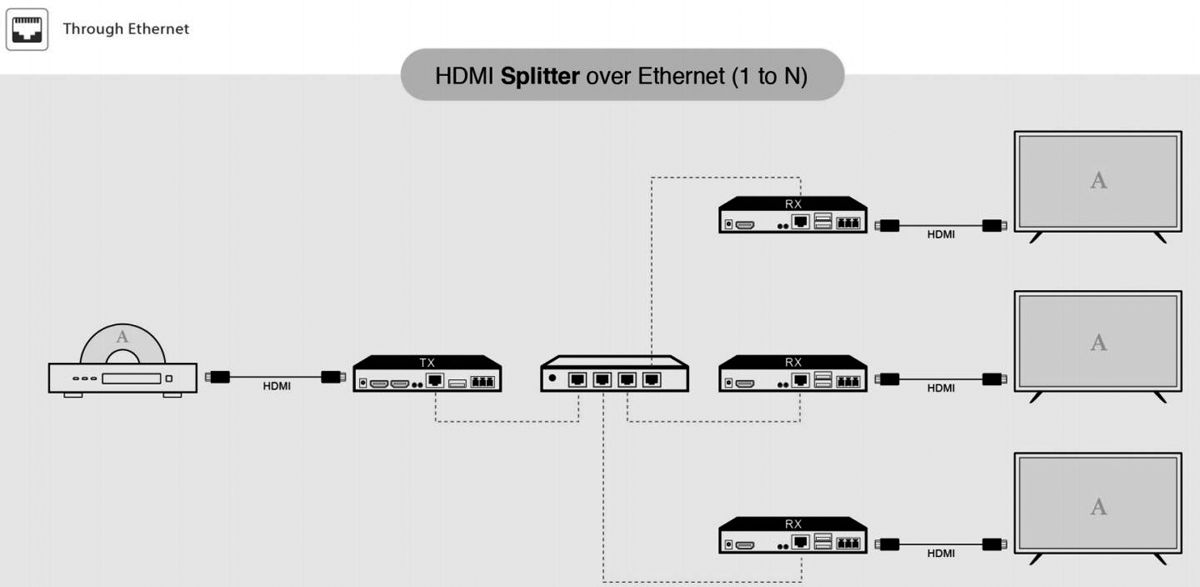

2、分配延长器（1 对 N）：将所有 RX 的 ID 号调整为 TX 的 ID，可以实现 1 个 TX 对 255 个 RX

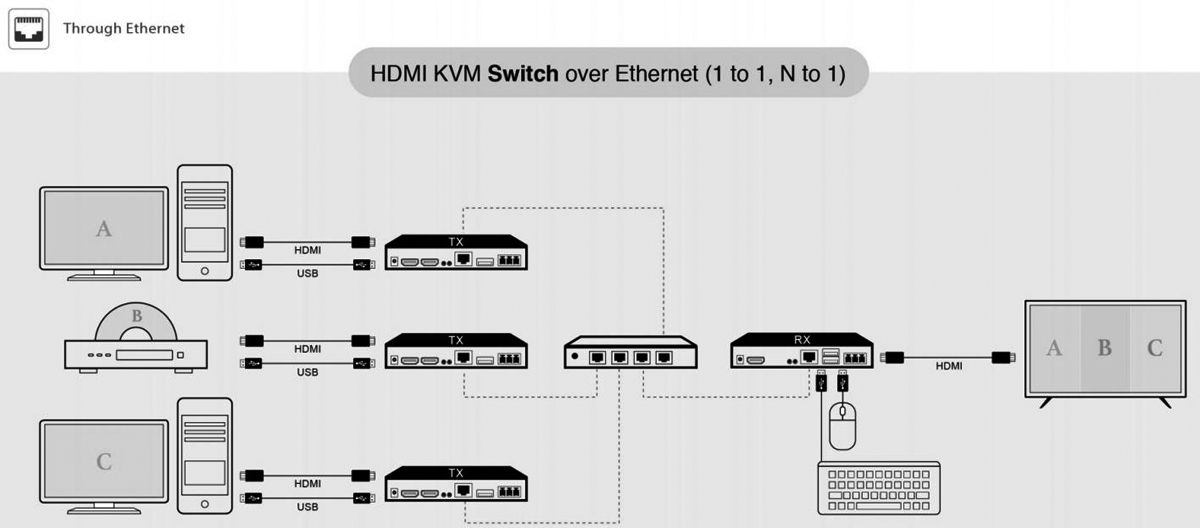

3、切换器（N 对 1）：通过调整 RX 的 ID 号，切换到相对应的 TX

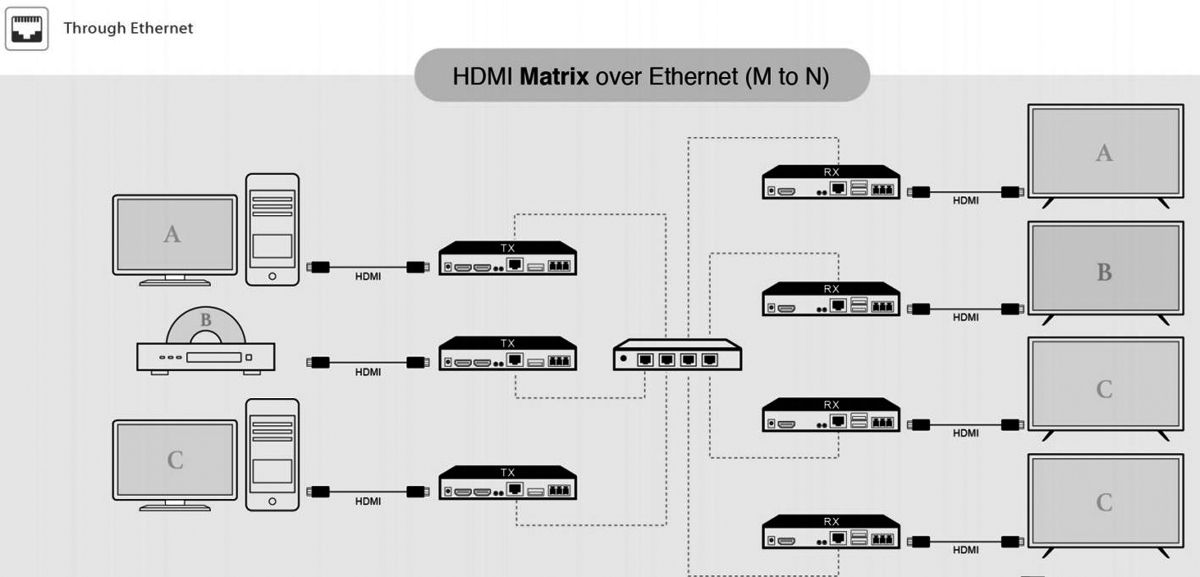

4、矩阵（M 对 N）：通过调整 RX 的 ID 号，切换到不同 ID 的 TX，实现多对多模式

更多产品特点

规格参数

-------------------- SPECIFICATIONS --------------------

视频

支持协议：		HDMI 1.3; HDCP 1.2
压缩格式：		H264
像素带宽：		165MHz，全数字
接口带宽：		总带宽 6.75Gbps
最大支持分辩率：		1920X1080@60Hz
接口：		HDMI-A 接口
阻抗：		100Ω
建议HDMI最大输入/输出距离：		小于 5 米，在 1920X1080@60Hz 时

红外

接口：		3.5mm 立体声音频插座
信号方向：		RX 输入，TX 发射
输入电平载波频率：		20-60KHz

网口

接口：		标准RJ45接口
建议最大传输距离：		CAT6--150M，CAT5E--150M

其它

电源：		电源适配器：DC 12V，POE输入电压范围：36~57V
最大功耗：		MAX 3.3W
温度：		工作温度：-5℃ ~ +70℃
湿度：		工作湿度：5% ~ 90%
外形尺寸：		947126mm
质保：		1年免费保修

设备清单

HDMI POE 延长器发射端主机：		1台
HDMI POE 延长器接收端主机：		1台
宽频红外接收、发射、USB 线材：		各1条
电源适配器：		2个
说明书：		1份
保修卡：		1份
